Le SCYC-HLJC2304 est un terminal de surveillance intelligent haute performance conçu pour protéger les réseaux électriques haute tension. En intégrant des capteurs avancés pour le courant de circulation dans la gaine, les décharges partielles (PD) et la surveillance de la température, il fournit aux services publics un « bilan de santé » 24h/24 et 7j/7 pour les infrastructures de câbles critiques. Conçu pour prospérer dans des environnements difficiles, c’est le choix idéal pour les tunnels souterrains et les systèmes de transmission d’énergie complexes.
Points saillants :
- Surveillance complète : Suivi en temps réel des signaux PD, du courant de circulation, de la charge, de la température et des vibrations.
- Protection IP68 : Entièrement encapsulé dans un boîtier en acier inoxydable, garantissant un fonctionnement fiable même lorsqu’il est immergé dans l’eau ou enterré dans des tranchées.
- Autonomie énergétique : Doté d’une technologie avancée d’alimentation par induction CT, tirant l’énergie directement du câble (commence à >25 A).
- Connectivité intelligente : Communication intégrée 4G/LTE, fibre optique et RS485 prenant en charge les protocoles industriels mondiaux (Modbus RTU/TCP).
Ressources techniques :
Obtenez tous les détails. Notre manuel de produit complet comprend des schémas de câblage détaillés, des aperçus de l’interface logicielle et des spécifications techniques complètes.
Fabrication et ventes mondiales :
Contactez notre équipe mondiale :
- Partenaire: Qingdao Britop International Trading Co., Ltd.
- Contact: Bright Meng (Ventes mondiales)
- E-mail: britop@qdbritop.com
- Internet : https://qdbritop.com
- WhatsApp/WeChat : +86 13811458455
La circulation de la gaine du câble d’alimentation

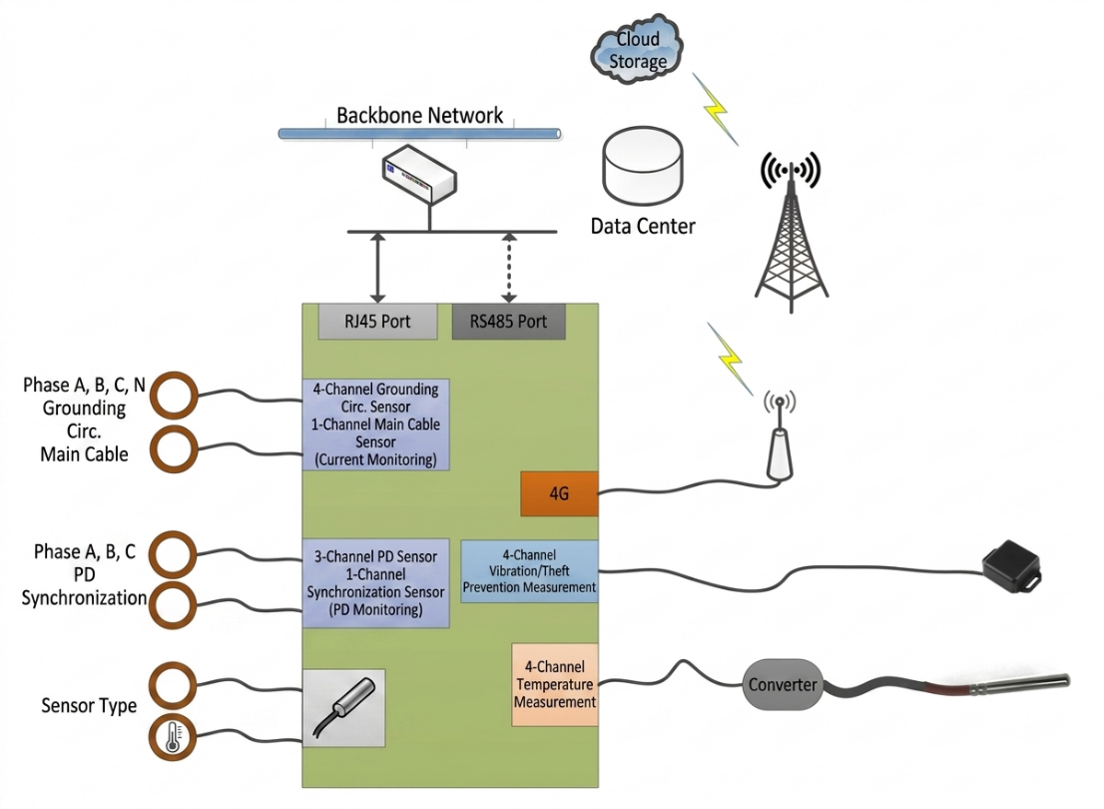

Et le dispositif de surveillance en ligne intégré aux décharges partielles se compose d’un hôte de surveillance, de transformateurs de courant, de capteurs de décharge partielle, de capteurs de température et de capteurs antivol. Des transformateurs de courant de type ouvert sont installés sur le fil de terre de la gaine du câble et sur le câble principal, convertissant le signal en signal secondaire avant de l’introduire dans le dispositif de surveillance. Des capteurs de température sont utilisés pour surveiller la température des câbles et des capteurs antivol surveillent le fil de terre en circulation pour les opérations antivol.
La circulation de la gaine du câble d’alimentation
Et le dispositif de surveillance en ligne intégré aux décharges partielles se compose d’un hôte de surveillance, de transformateurs de courant, de capteurs de décharge partielle, de capteurs de température et de capteurs antivol. Des transformateurs de courant de type ouvert sont installés sur le fil de terre de la gaine du câble et sur le câble principal, convertissant le signal en signal secondaire avant de l’introduire dans le dispositif de surveillance. Des capteurs de température sont utilisés pour surveiller la température des câbles et des capteurs antivol surveillent le fil de terre en circulation pour les opérations antivol.
Toutes les interfaces de surveillance ci-dessus peuvent être ajoutées ou supprimées selon les besoins du client.

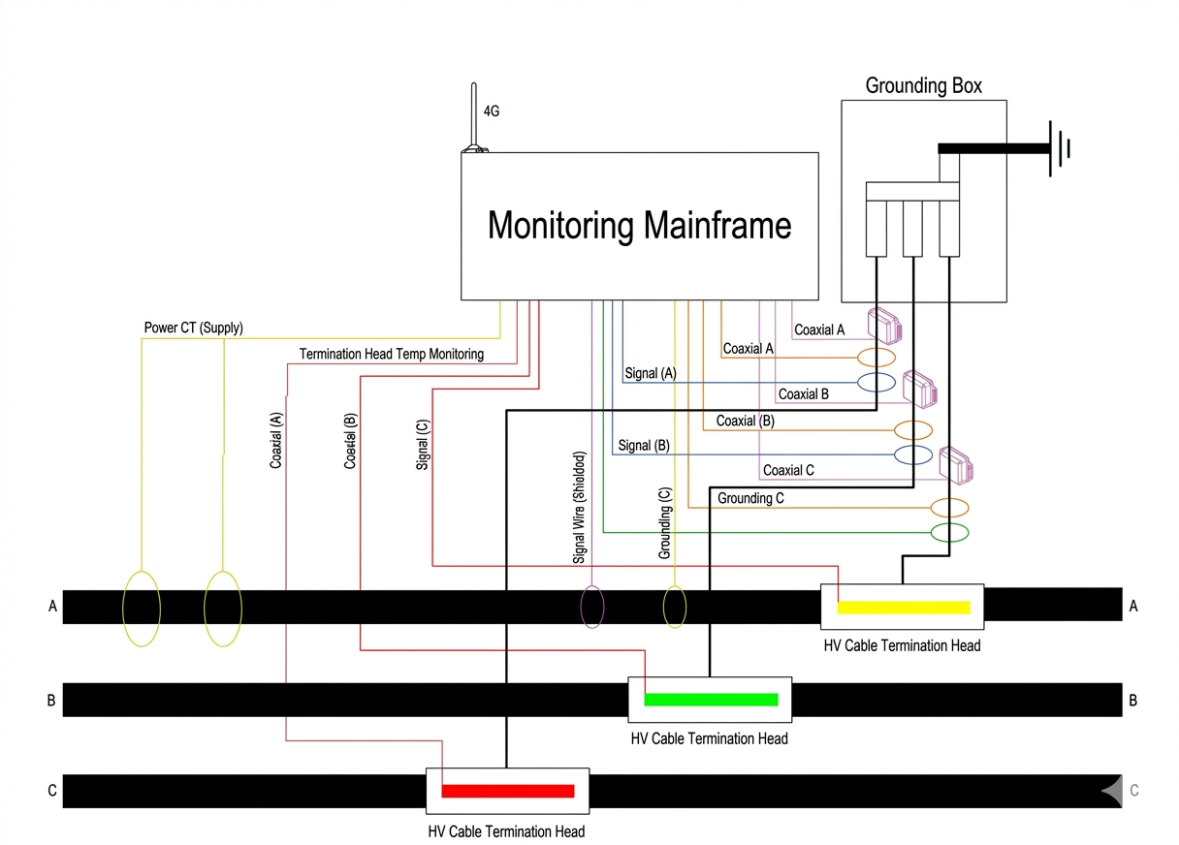

Le transformateur de détection de courant de mise à la terre et le transformateur de surveillance des décharges partielles sont installés sur le fil de terre ;
Le transformateur de courant de fonctionnement est installé sur n’importe quelle phase du câble principal (le courant dans le câble principal triphasé est équilibré).
Un capteur de température est installé au niveau du joint de câble pour mesurer la température du joint.
Le dispositif de détection antivol et de coupure est installé sur le fil de terre ;
L’alimentation du CT est installée sur le câble principal pour un accès facile à l’alimentation.
Dispositif de surveillance en ligne intégré de la circulation de la gaine du câble d’alimentation et des décharges partielles – Caractéristiques
- ( 1 ) Surveillance en temps réel du courant de mise à la terre de la gaine, du courant de mise à la terre total et du courant de fonctionnement de n’importe quel câble principal de phase du câble triphasé ;
- ( 2 ) Surveillance en temps réel de la température des joints de câbles triphasés ;
- ( 3 ) Surveillance en temps réel de l’antivol et de l’anti-coupure du fil de terre de la gaine du câble ;
- ( 4 ) Surveillance en temps réel des décharges partielles dans les câbles triphasés ;
- ( 5 ) L’intervalle de temps de surveillance peut être défini ;
- ( 6 ) Les paramètres d’alarme et l’opportunité d’autoriser les paramètres de surveillance correspondants à générer des alarmes peuvent être définis ;
- (7) Calculer les valeurs maximales, minimales et moyennes dans la période définie ;
- ( 8 ) Surveiller le rapport des valeurs maximales et minimales du courant de mise à la terre monophasé au cours de la période statistique en temps réel et effectuer un traitement d’alarme ;
- (9) Surveiller le rapport entre le courant de mise à la terre et la charge en temps réel pendant la période statistique et effectuer le traitement des alarmes ;
- ( 10 ) Surveiller en temps réel le taux de variation du courant de mise à la terre monophasé au cours de la période statistique et effectuer le traitement des alarmes ;
- ( 11 ) Toutes les données de surveillance comportent des horodatages pour garantir leur caractère unique ;
- ( 12 ) Tous les capteurs de surveillance peuvent être ajoutés ou supprimés selon les besoins de l’utilisateur ;
- ( 13 ) Plusieurs interfaces de transmission de données : interface RS485, GPRS, GSM SMS, un ou plusieurs modes de transmission de données peuvent être utilisés simultanément ;
- ( 14 ) Prend en charge la maintenance et les mises à niveau à distance ;
- ( 15 ) Il adopte une conception à faible consommation et prend en charge plusieurs méthodes d’alimentation : alimentation par induction CT, alimentation AC-DC, alimentation CC et alimentation par batterie ;
- ( 16 ) Tous les composants sont de qualité industrielle, avec une bonne fiabilité et stabilité ;
- ( 17 ) La conception de la structure modulaire entièrement fermée est facile à installer et tous les composants sont sécurisés par des mécanismes de verrouillage.
- Il a une bonne résistance aux vibrations et est facile à remplacer et à démonter ;
- ( 18 ) Structure entièrement fermée : résine époxy incluse, aucun composant exposé, aucune pénétration d’eau, supporte parfaitement le niveau de protection IP68.
- ( 19 ) Haute fiabilité et sans entretien.
| Catégorie | Paramètre | Spécification |
| Mesure actuelle | Courant de fonctionnement | 1 canal, 0,1A~3000A (personnalisable) |
| Courant de mise à la terre de la gaine | 4 canaux, 0,1A~300A (personnalisable) | |
| Courant de ligne de retour | 1 canal, 0,1A~300A (personnalisable) | |
| Précision | Erreur de mesure ne dépassant pas ± (1 % de la lecture + 0,5 A) | |
| Cycle de mesure | 1 s ~ 260 s (configurable) | |
| Décharge partielle | Quantité d’interface PD | Détection de synchronisation à 4 canaux (Phase A, B, C + 1 fréquence d’alimentation) |
| Bande passante | 0,1 ~ 50 MHz | |
| Min. Décharge | 5pC | |
| Résolution AD | 14 bits | |
| Température | Gamme | 4 canaux, -40°C~+130°C |
| Précision | ± 1 °C ; Le temps de réponse (PT100) est de 1 min 10 s | |
| Cycle de mesure | 10 s ~ 260 s (configurable) | |
| Autres | Détection de déconnexion du capteur ; Transmission RS-485 | |
| Vibration | Gamme | 4 canaux, fréq. 1 ~ 500 fois/sec |
| Plage d’alarme | 10 ~ 250 fois/s (configurable) | |
| Durée de l’alarme | 1 ~ 600 s (configurable) | |
| Autres | Détection de déconnexion du capteur | |
| Surveillance de la tension | Tension de gaine induite | 3 canaux, 0 ~ 500 V (personnalisable) |
| Article de test | Niveau et norme |
| Décharge électrostatique | Niveau 4 : IEC 61000-4-2 (équivalent à GB/T 17626.2) |
| Immunité aux RF rayonnés | Niveau 3 : IEC 61000-4-3 (équivalent à GB/T 17626.3) |
| Immunité EFT/Burst | Niveau 4 : IEC 61000-4-4 (équivalent à GB/T 17626.4) |
| Immunité aux surtensions | Niveau 4 : IEC 61000-4-5 (équivalent à GB/T 17626.5) |
| Immunité aux RF conduites | Niveau 3 : IEC 61000-4-6 (équivalent à GB/T 17626.6) |
| Champ magnétique à fréquence industrielle | Niveau 5 : IEC 61000-4-8 (équivalent à GB/T 17626.8) |
| Champ magnétique d’impulsion | Niveau 5 : IEC 61000-4-9 (équivalent à GB/T 17626.9) |
| Champ magnétique oscillatoire amorti | Niveau 5 : IEC 61000-4-10 (équivalent à GB/T 17626.10) |
| Immunité aux variations de tension | Niveau 3 : IEC 61000-4-11 (équivalent à GB/T 17626.11) |

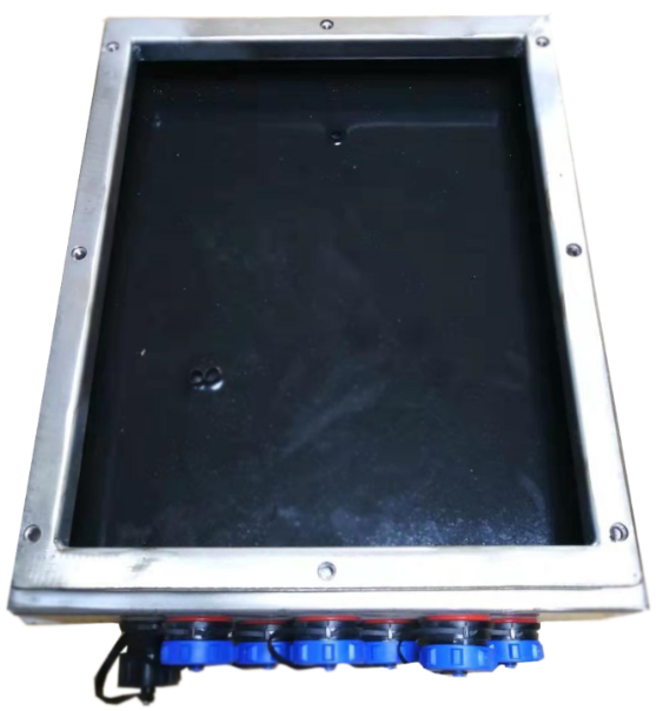

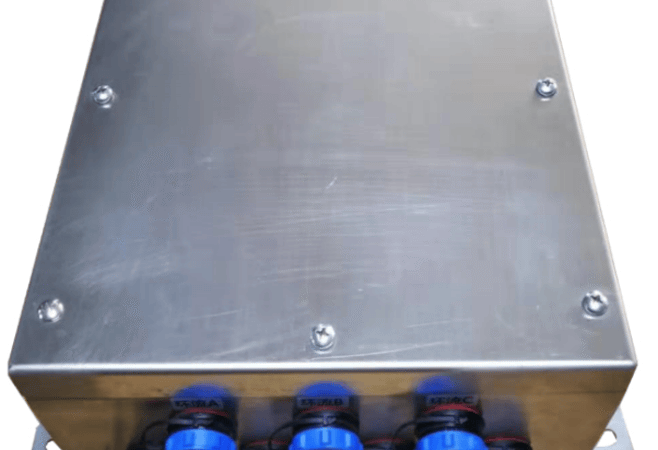

Boîtier en acier inoxydable :
Tous les composants ont été encapsulés avec de la résine époxy. Utilise des connecteurs d’aviation étanches très fiables.
surveillance des câbles haute tension, capteur de décharge partielle, courant de circulation de gaine, dispositif de surveillance en ligne, SCYC-HLJC2304, fiabilité du réseau électrique, surveillance étanche IP68.
